HH4849X蝶式止回閥
一、HH48/9X微阻緩閉蝶式止回閥用途

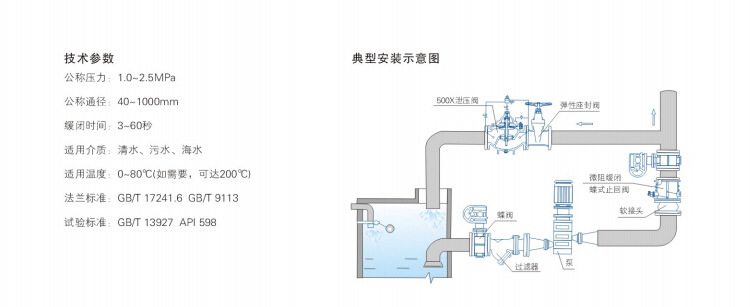

用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。這種止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
二、結構特點

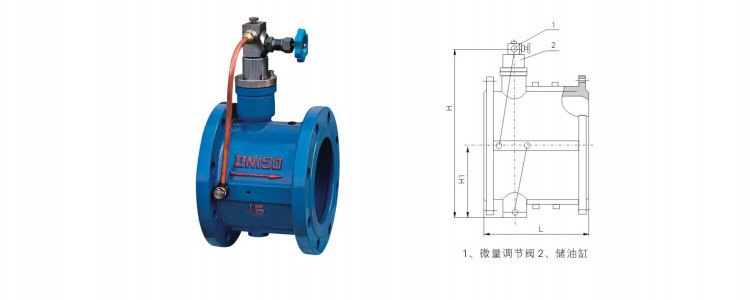

微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。選用球墨鑄鐵材質，不僅適合大口徑，而且耐磨耐壓。在給排水、建筑行業、水工業得到廣泛使用。
三、主要零部件材料：
零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
材料 | 灰鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁青橡膠 |
四、主要連接尺寸：
公稱通徑 | 尺寸 | 公稱通徑 | 尺寸 | ||||
DN(mm) | L | H | H1 | DN(mm) | L | H | H1 |
40 | 140 | 200 | 88 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 |
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 |
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 |
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 |
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 |
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 |
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 |
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 |
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 |
五、外型尺寸和連接尺寸
DN(mm) | L | D | D1 | D2 | D3 | d-f | Z-фd | 重量 (kg) |
40 | 200 | 145 | 110 | 85 | 150 | 18-3 | 4-18 | 12.3 |
50 | 230 | 160 | 125 | 100 | 180 | 20-3 | 4-18 | 16.2 |
65 | 290 | 180 | 145 | 120 | 195 | 20-3 | 4-18 | 20.8 |
80 | 310 | 195 | 160 | 135 | 240 | 22-3 | 8-18 | 31.8 |
100 | 350 | 215 | 180 | 150 | 300 | 24-3 | 8-18 | 50.7 |
六、性能規范
型 號 | HH48X-10 | HH48X-16 | |
公稱壓力 | PN1.0MPa | PN1.6MPa | |
公稱通徑 | DN50～800mm | DN50～800mm | |
密封試驗壓力 | 1.1MPa | 1.76MPa | |
殼體試驗壓力 | 1.5MPa | 2.4MPa | |
主要零件材料 | 閥 體 | 灰鑄鐵或球墨鑄鐵 | 灰鑄鐵或球墨鑄鐵 |
閥 瓣 | 鋁青銅 | 鋁青銅 | |
閥 桿 | 不銹鋼 | 不銹鋼 | |
彈 簧 | 不銹鋼 | 不銹鋼 | |
閥座密封面 | 橡膠 | 橡膠
| |
型 號 | HH49X-10 | HH49X-16 | |
公稱壓力 | PN1.0MPa | PN1.6MPa | |
公稱通徑 | DN150～800mm | DN150～800mm | |
密封試驗壓力 | 1.1MPa | 1.76MPa | |
殼體試驗壓力 | 1.5MPa | 2.4MPa | |
主要零件材料 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
閥 瓣 | 鋁青銅 | 鋁青銅 | |
閥 桿 | 不銹鋼 | 不銹鋼 | |
彈 簧 | 不銹鋼 | 不銹鋼 | |
閥座密封面 | 橡膠 | 橡膠 | |
