橡膠瓣止回閥
【適用范圍】
城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保等。
【主要技術(shù)參數(shù)】
型 號 | 公稱壓力 MPa | 密封試驗 | 殼體試驗 | 工作 | 工作溫度 |
壓力MPa | 壓力MPa | 壓力 MPa | ℃ | ||
H44X-10 | 1 | 1.1 | 1.5 | 1 | ≤80 |
H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
【主要零件材料】
零件名稱 | 閥 體 | 閥 蓋 | 閥 瓣 |
材料 | 球墨鑄鐵 | 球墨鑄鐵 | 鋼材+強化尼布 |

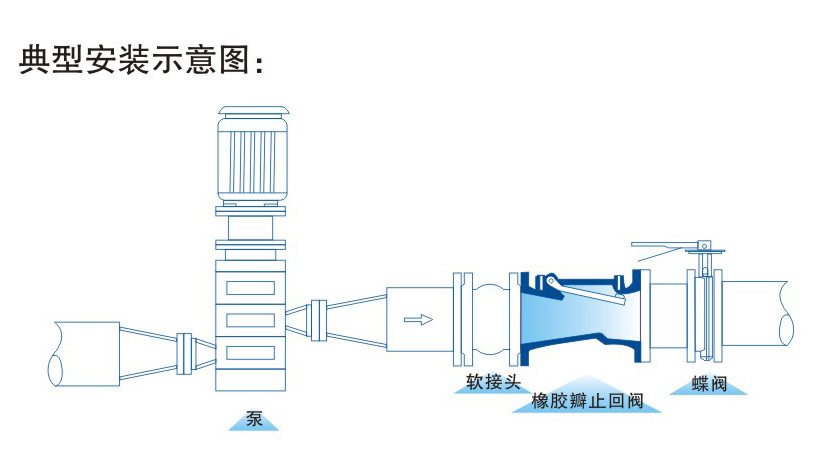

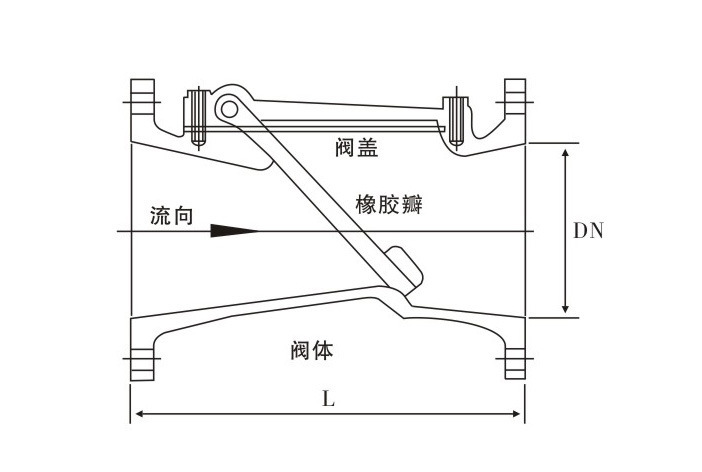

【主要外形尺寸】
型號 | DN | L | D | D1 | dn | n |
H44X-10 H44X-16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 340 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
